高真空多層絕熱低溫液體輸送硬管

概述

服務熱線0523-88689588

真空管硬管特點

真空管硬管技術設計

●內管在液氮溫度下，收縮率為0．3％，對于硬管，在內管或外管上還須設置補償器

●在管道上直接安裝高真空多層絕熱低溫截止閥、止回閥、緊急截?cái)嚅y以及安全系統

●插拔式真空接頭連接處漏熱小，無結霜、結露

●有特殊需求的客戶定制特殊結構形式的真空絕熱管道系統真空管硬管選材

●內、外管均為特種優質不銹鋼管(SUS304)

●夾層中采用目前先進的專用多層絕熱材料及氣體吸附劑

●導熱系數低的支撐

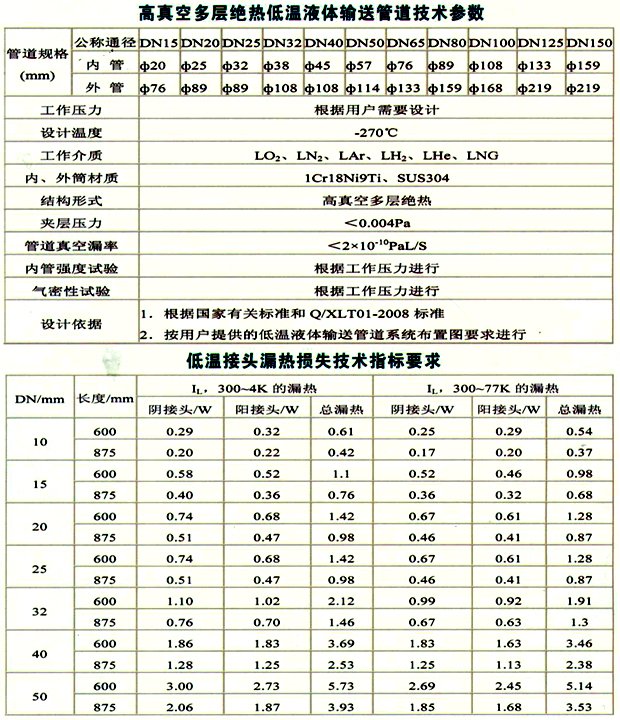

高真空多層絕熱低溫液體輸送硬管

其中：(1)液氦溫區．低溫接頭長度為其它值時的漏熱量：

(2)液氮溫區．低溫接頭長度為其它值時的漏熱量：

式中：ll—低溫接頭長度為其它值時的漏熱量,W；

1L(h=875，300—4K)——低溫接頭長度為875mm，工作介質為液篆時的漏熱量，w；

1L(h=600，300—77K)——低溫接頭長度為600mm。工作介質為液氮時的漏熱量，w

h—低溫接頭的長度，mm。

高真空多層絕熱低溫液體輸送硬管
