HYYJ金屬圓角膨脹節（補償器）

概述

服務熱線0523-88689588

  • 參數規格

  • 應用場景

參數規格

HYYJ金屬圓角膨脹節(補償器)
    圓角波型補償器是我廠根據美國CE公司引進技術研制的．是一種能自動補償管道熱位移的彈性補償元件，主要用于火電廠鍋爐煙風系統中．也適用于冶金、化工等其它類似的煙風連接管道。設計時可單獨安裝．吸收單向熱位移．也可用兩個或兩個以上補償器組成．用以吸收空問三向熱位移時肘節式系統，用以充分補償熱膨脹引起的位移。而不致造成管道的破壞、泄漏．該產品是保證管道安全可靠運行的必不可少的重要元件。
    1補償器的類型：我廠生產的圓角補償器分為兩種標準形式。

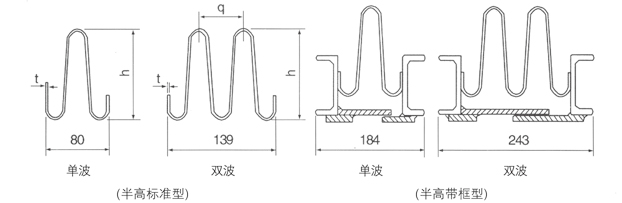

    1.1標準半高型波節(波節分為單波與雙波)

HYYJ金屬圓角膨脹節（補償器）


波高h=108mm，波距q=59mm，壁厚t=1.5mm，適用于矩形煙風道橫截面積小于4.6m2以及煙風逝道外形尺寸中有一邊小于1.2m(但應大于0.6m)的場合。

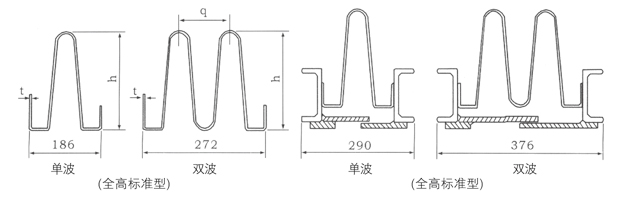

1.2標準全高型波節(波節分為單波與雙波）


HYYJ金屬圓角膨脹節（補償器）


波高h=216mm，波距q=86.4mm，壁厚t=2.5mm，適用于除上述條件外的一切矩形煙風道。
多波節補償器均以以上單波與雙波兩種標準形式組合而成，供用戶選用。

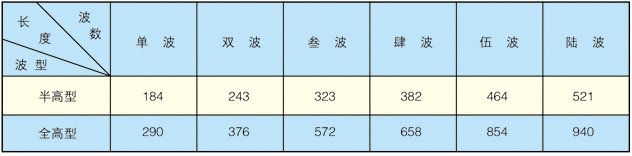

1.3補償器波數與長度對照一覽表(帶框式)：


HYYJ金屬圓角膨脹節（補償器）


2技術參數：
2.1本產品適用于工作溫度≤600℃；工作壓力≤1500mmH2O。
2.2每波允許的△b（mm）?？紤]冷拉時．每波允許量為2△b。在無冷拉情況下．覆們推薦每波允許的基本膨脹量為：
a.標準半高型△/b波=±11
